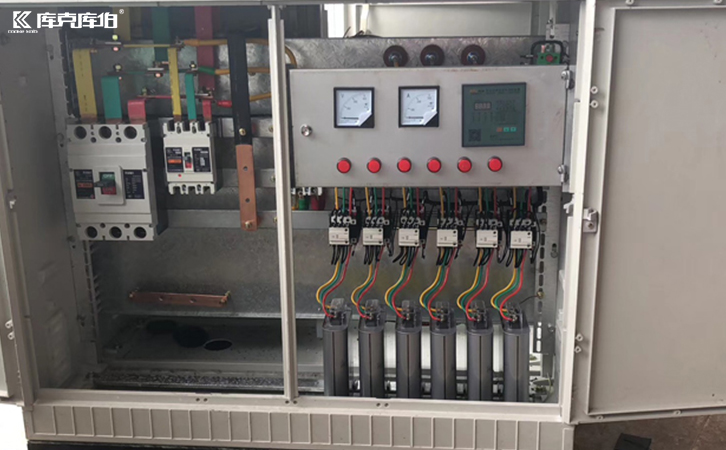

解析:無功補償控制器參數基本設定

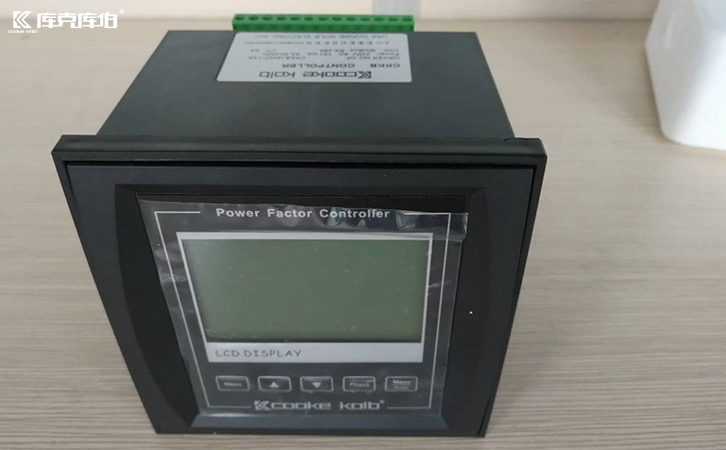

無功補償控制器是控制電容器組、svg、apf等補償設備按需投切的核心部件。合理的參數設置可以確保系統運行穩定、高效,避免無功過補或欠補。對于剛接觸控制器的用戶來說,如何設定參數成為關鍵!下面控制器廠商庫克庫伯解析控制器的參數基本設定。
一、目標功率因數設定
設置補償系統要達到的功率因數目標(如0.95、0.98)。
推薦值:一般工業企業:0.95 ~ 0.98;商業設施或辦公樓:0.90 ~ 0.95;風電光伏場站:≥0.98(根據電網公司要求)。
影響:目標設定過高可能導致過補償,設置過低則無功不足。
二、電壓設定范圍
設置控制器的工作電壓上下限(如380v ±10%)。
目的:確保控制器在電網電壓異常時避免誤操作。
常見設置:電壓下限:380v 系統設為340v ~ 350v;電壓上限:380v 系統設為410v ~ 420v。
三、投切延時時間
控制電容器組或svg設備投切的時間間隔,防止頻繁投切。
常見設置:3 ~ 10 秒。
注意:負荷變化頻繁時,延時設置適當縮短,但過短可能導致設備老化。
四、無功功率閾值設定
定義系統開始補償或停止補償的無功功率閾值。
推薦設置:根據負荷情況和設備容量動態調整。例如:補償啟動閾值:50kvar;停止補償閾值:30kvar。
作用:避免在輕載或空載情況下頻繁投切。
五、諧波保護閾值
設定諧波電流或電壓的上限值,超出時控制器停止電容器投切。
常見設置:總諧波畸變率(thd):5%~8%;諧波電流限值:根據設備耐受能力設定。
目的:防止電容器組因諧波過高損壞。
六、溫度保護設定
控制器監控補償設備的溫度,避免高溫損壞。
推薦值:一般設為70℃ ~ 75℃報警,85℃斷開。
作用:保護電容器和電抗器免受高溫影響,延長設備壽命。
七、投切策略
選擇電容器或無功補償設備的投切方式。
常見策略:按功率因數控制:根據功率因數投切;按無功功率控制:根據無功需求量投切;混合控制:結合功率因數與無功功率。
選擇建議:對于負荷變化大的系統,推薦采用混合控制或實時監測控制。
合理的無功補償控制器參數設置可以確保補償系統高效運行,避免過補、欠補以及設備損壞。在實際應用中,應根據負荷特性和電網要求不斷優化參數,確保系統穩定可靠。
