解析：低壓電力電容器的結構特點

返回列表來源：發布日期：2024-10-15 16:15:33【大中小】

在低壓電力系統的電能質量改善及無功功率補償中，很多用戶鐘愛低壓電力電容器設備。只因為低壓電容器獨特的結構構造使其對于無功補償及電能質量提升有很大的效果。那么，低壓電容器的結構有啥特點呢？

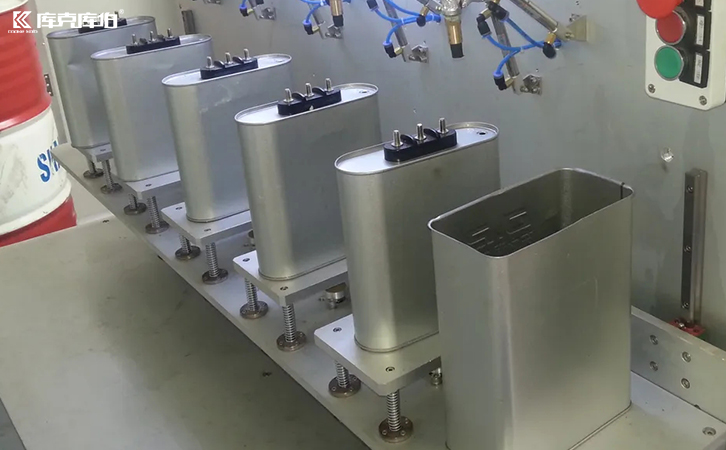

低壓電力電容器

一、介質材料

金屬化聚丙烯薄膜（mpp）：目前主流電容器多采用金屬化聚丙烯薄膜作為介質和電極。

優點：介質損耗低、耐壓性能好、自愈性強（發生擊穿時，故障點能自愈合而不影響整體性能）。

二、電極結構

金屬化薄膜電極：金屬層直接蒸鍍在聚丙烯膜表面，厚度極薄（納米級），使電容器結構緊湊，電性能優良。

串聯或并聯連接：多個電容單元通常通過串聯或并聯方式組合，以滿足不同電壓等級和容量要求。

三、絕緣與封裝設計

絕緣材料：多采用聚丙烯薄膜、聚酯或其他耐高溫絕緣材料，確保電容器在高溫下安全工作。

封裝方式：常見的封裝形式有金屬外殼（如鋁合金）或塑料外殼，有些配備防爆閥，以應對內部氣體膨脹帶來的風險。

四、防護裝置

防爆裝置：部分電容器內部設計有防爆閥，一旦發生內部短路或過載導致氣體膨脹，防爆閥會及時釋放壓力，防止爆炸。

熔斷器或自放電電阻：電容器常配有內部熔斷器，防止短路損壞，同時使用自放電電阻確保在電源斷開后能迅速放電，避免觸電風險。

五、機械結構

緊湊設計：采用薄膜結構和金屬化技術，使電容器體積小、重量輕，便于安裝和維護。

安裝支架與端子：一般配有標準化的安裝支架和端子，便于安裝在電柜中并實現快速接線。

六、諧波與過電壓承受能力

抗諧波能力：高品質的電容器內置電抗器，以抑制電網諧波的放大，延長電容器壽命。

過電壓保護：電容器應能承受短時間內的電壓波動和瞬時過電壓而不損壞。

低壓電力電容器

總而言之，低壓電力電容器的結構集成了金屬化薄膜介質、自愈技術、防爆裝置、散熱設計和防護等級等特點，使其具備損耗低、穩定性高、安全可靠、易安裝等優點。其優化的結構設計不僅提高了無功補償效果，還能有效適應各種工業和商業應用場景。
