說明電力系統諧振過電壓的產生原因

返回列表來源：發布日期：2025-10-16 16:46:51【大中小】

電力系統諧振過電壓是一種穩態或暫態的能量積聚現象，其表現為在系統特定部位出現遠高于額定電壓的過電壓。這種過電壓可能持續較長時間，對電氣設備的絕緣構成嚴重威脅。其產生的根本原因在于系統中電感與電容元件參數的不利配合，在特定條件下形成了諧振回路。

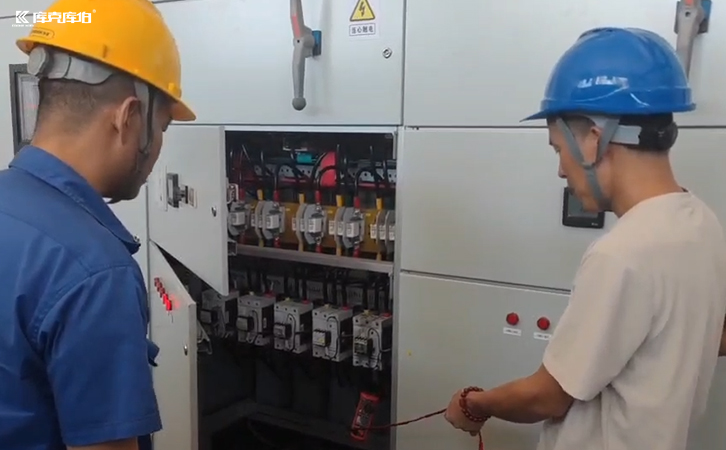

電力系統

一、根本原因：存在諧振回路

電力系統本身包含大量感性和容性元件。

1、電感元件（l）：如變壓器、電抗器、發電機的勵磁電感。

2、電容元件（c）：如輸電線路的對地電容和相間電容、并聯電容器組、高壓設備的雜散電容。

這些元件通過系統連接，自然構成了多個潛在的lc振蕩回路。例如，變壓器的勵磁電感與線路對地電容可以構成一個串聯或并聯回路。

二、直接原因：激發條件

1、外部激勵源：

暫態沖擊：系統操作是常見的激發源，如線路開關合閘或分閘、切除負荷等。這些操作會產生包含多種頻率分量的暫態電壓或電流。

諧波源：非線性負載（如電弧爐、整流設備）產生的諧波電流，也是一種持續的激勵源。

2、諧振條件：

當外部激勵源中包含的頻率分量，與系統中某一lc回路的固有自振頻率相等或接近時，即滿足電氣諧振條件。

三、諧振過電壓的主要類型及具體成因

1、線性諧振過電壓

成因：發生在由恒定參數的線性電感（如線路電抗器、變壓器漏感）和線性電容（如線路對地電容）構成的回路中。

特點：只要系統自振頻率與電源的諧波頻率匹配，就會在穩態運行時發生。其過電壓幅值較高，且可持續存在。

2、鐵磁諧振過電壓（非線性諧振）

成因：這是中最常見和危險的一種?；芈分械碾姼惺呛F芯的非線性電感（如變壓器的勵磁電感）。鐵芯電感的值會隨磁飽和程度而劇烈變化。

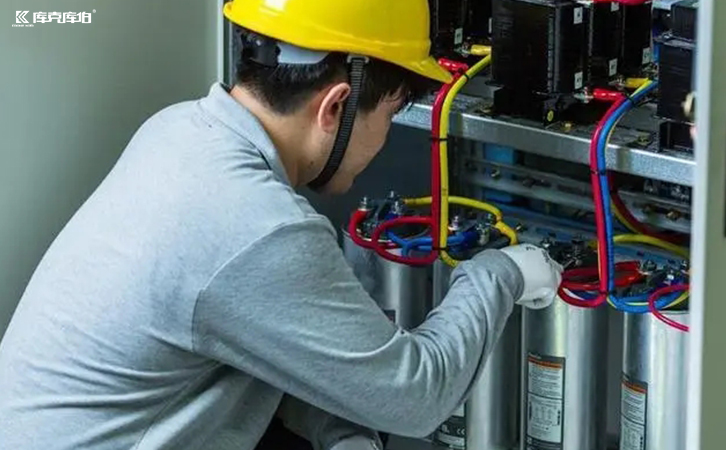

諧振過電壓

電力系統諧振過電壓的產生，是一個由系統結構和外部激勵共同決定的動態過程。其核心機制是：當外部激勵的頻率與系統固有振蕩頻率匹配時，回路阻抗發生極端變化（趨于零或無窮大），導致有限的激勵能量在電感和電容之間反復交換并被放大，最終表現為危險的過電壓。
