濾波電抗器的電感量是其主要的技術參數之一，決定了其在電力系統中的作用和性能。電感量的大小直接影響到濾波電抗器的頻率響應、諧波抑制效果、以及與電容器的配合效果。

具體來說，濾波電抗器的電感量能夠反映以下幾個方面的情況：

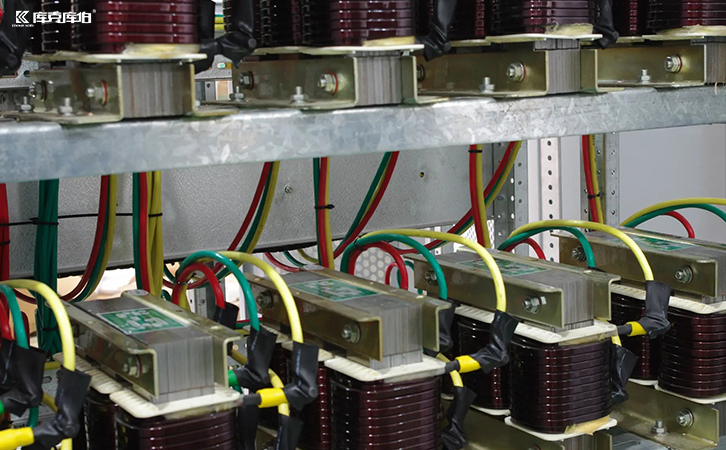

濾波電抗器

1.諧波濾波效果

電感量與濾波器的諧波抑制能力密切相關。電抗器的電感值越大，其對于低頻（例如基波）和高頻（例如諧波）的抑制能力越強，能夠有效地過濾掉電網中的諧波分量。

通過與電容器配合，濾波電抗器可以形成lc諧振電路，選擇性地抑制特定頻率的諧波。例如，通常用于抑制5次、7次、11次諧波的濾波器會設計不同的電感量，以確保有效的諧波濾波。

2.共振頻率

電感量與電容器的容量一起決定濾波器的共振頻率。共振頻率是指濾波器最大抑制效果的頻率。

較高的電感量通常會降低濾波器的共振頻率，允許更多低頻諧波通過，而高頻部分則受到更好的抑制。設計時，電感量需要根據需要濾除的諧波頻率來選擇。

3.電流負載能力

電感量還與濾波電抗器的電流承載能力有關。電感較大的電抗器通常意味著其可以承受較大的電流，從而更有效地對抗負載中的諧波波動，減少因諧波產生的損耗。

4.響應速度和動態性能

電感量的大小還影響電抗器的動態響應能力。電感較大的電抗器一般能夠提供更平穩的響應，但可能會導致較慢的瞬態反應，這在某些應用中可能是一個考量因素。

5.電壓跌落

電感量越大，電抗器的阻抗也越大，因此可能會引起更大的電壓跌落。在選擇電感量時需要考慮電壓的穩定性，尤其是在需要高精度控制的系統中。

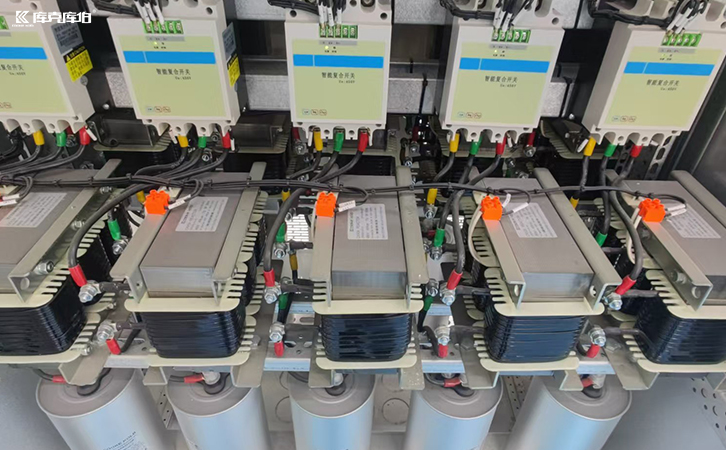

濾波電抗器

濾波電抗器的電感量直接決定了其在諧波濾波、電流承載、共振頻率等方面的性能，因此在選擇和設計濾波電抗器時，必須根據應用環境的需求來精確計算和調整電感量。
