晶閘管開關如何選型

返回列表來源：發布日期：2025-02-14 08:54:13【大中小】

選擇晶閘管（thyristor）開關時，需考慮多個因素，以確保其在無功補償系統或其他電力電子應用中能夠高效穩定地運行。以下是晶閘管開關選型時應考慮的主要參數和因素：

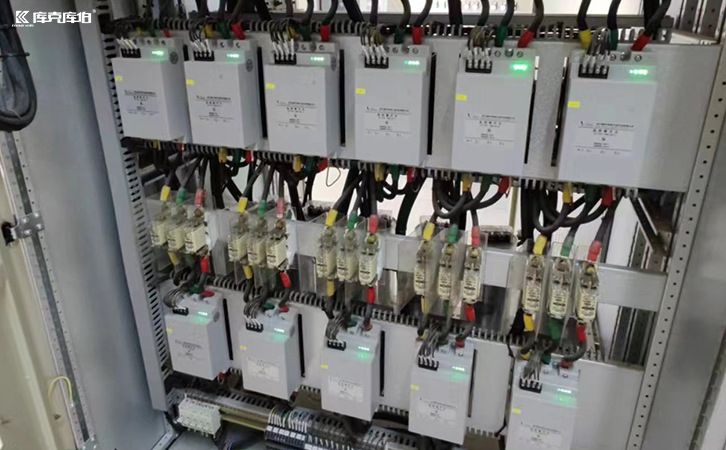

晶閘管開關

1.電壓等級

工作電壓：選擇晶閘管開關時，需要確保其能夠承受系統中的最高工作電壓。晶閘管的額定電壓應高于系統的最大工作電壓，以保證其可靠性。

峰值電壓：晶閘管的峰值電壓應能承受瞬時過電壓和電壓沖擊。

2.電流容量

額定電流：晶閘管開關的額定電流應根據系統負載的電流大小來選擇。需要選擇具有足夠電流承載能力的晶閘管，以確保其在正常工作狀態下不會過載。

最大脈沖電流：晶閘管可能會受到瞬時電流脈沖的影響，因此選擇時需要考慮其脈沖電流承受能力，特別是在開關操作時的瞬間沖擊。

3.開關頻率

根據應用的需求，選擇合適的開關頻率。如果是用于無功補償系統，則需要選擇適合高頻開關操作的晶閘管，這通常與其響應速度和開關損耗相關。

高頻應用要求晶閘管能夠迅速切換，并且具有較小的開關損耗。

4.開關損耗和熱管理

導通損耗和開關損耗：晶閘管在工作時會產生一定的功率損耗，這會轉化為熱量。因此，選擇晶閘管時應考慮其導通損耗和開關損耗，確保其能夠在合理的溫度范圍內運行。

散熱設計：高功率應用中，良好的散熱設計非常重要。選擇時需要評估晶閘管的熱阻，并根據系統需求選擇合適的散熱器。

5.響應時間

晶閘管的響應時間（包括開啟時間和關斷時間）應能夠滿足實際應用中的要求。對于無功補償等應用，響應速度直接影響補償效果和系統的穩定性。

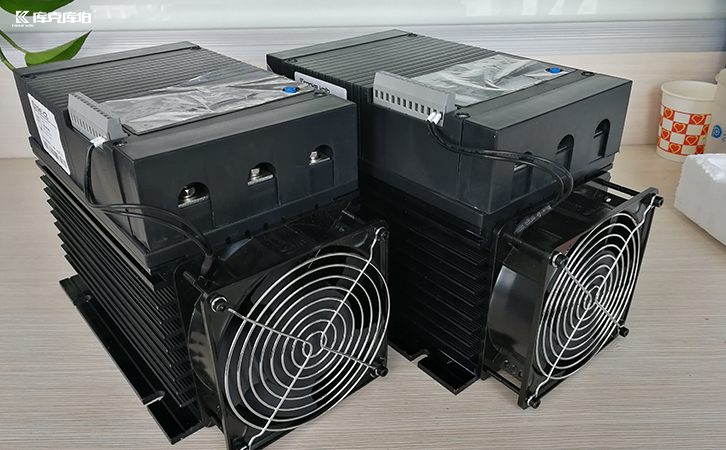

晶閘管開關

選型時需要綜合考慮電壓、電流、頻率、散熱、響應時間等多個因素，確保晶閘管開關能夠穩定高效地工作。根據應用的具體情況，也可以選擇不同類型的晶閘管，如普通的、快速響應型、或高壓高功率型等。
