高壓電抗器是一種具有一定感抗的電力設備，其主要目的是通過感抗值來調節或限制電力系統中的電流。根據具體的應用場景，它可以分為限流電抗器、并聯電抗器和串聯電抗器等不同類型。下面，我們來詳細介紹高壓電抗器設備！

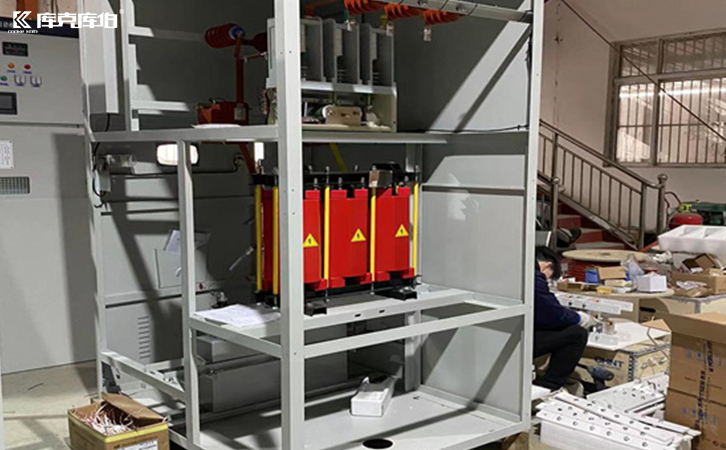

高壓電抗器

一、高壓電抗器的分類

1、并聯電抗器：

主要用途：用于補償電網中的容性無功功率，平衡無功功率，避免電壓過高。通常應用在長距離輸電線路和空載變壓器的端部，以抵消線路中的容性效應，穩定電網電壓。

2、串聯電抗器：

主要用途：與電力電容器組串聯使用，抑制高次諧波，避免諧波對電容器的影響，起到濾波的作用，同時還可以限制合閘涌流。在無功補償裝置中，用于電容器組的諧波濾波和涌流限制。

二、高壓電抗器的結構特點

1、鐵芯電抗器：

鐵芯電抗器內部裝有鐵芯，通常用于低電壓場合。其優點是感抗較大，體積小，損耗較小，但在高電壓下容易產生飽和問題，限制了在高壓系統中的應用。

2、空芯電抗器：

空氣芯電抗器沒有鐵芯，僅依靠空氣作為磁介質，因此沒有磁飽和現象，適合在高壓系統中使用。其結構簡單、抗過載能力強，適用于高壓限流、并聯或串聯應用。但是體積較大，特別是在高電壓應用中，電抗值需要通過更大的繞組來實現。

三、高壓電抗器的主要功能

1、限制短路電流：高壓電抗器可以有效限制電網中的短路電流，減少故障時對設備的沖擊和損壞。

2、電壓調節和穩定：并聯電抗器用于電壓過高時，降低系統的容性無功功率輸出，保持系統電壓的穩定性，尤其適合長距離輸電線路和空載變壓器。

3、濾除諧波：電抗器與電容器組串聯時，可以起到諧波濾波的作用，避免高次諧波對電力電容器及其他設備的影響，保證設備的安全運行。

4、抑制涌流：電抗器可以限制電容器組在合閘時產生的涌流，防止電容器組和其他電氣設備因涌流過大而受損。

高壓電抗器

高壓電抗器是電力系統中不可或缺的設備，具有廣泛的應用場景和多種功能，尤其在短路限流、無功補償、諧波抑制等方面。由于現在各生產型企業的設備負載越來越大，諧波污染越來越嚴重，因此高壓電抗器在穩定電網、保護電氣設備中的作用將越來越重要。
