高采低補無功補償控制器電流信號怎么取樣

返回列表來源：發布日期：2025-10-24 16:25:30【大中小】

"高采低補"型無功補償控制器通過采集高壓側電流信號，控制低壓側電容器組的投切，實現跨電壓等級的無功補償。這種方式的電流信號取樣需遵循兩個核心原則：一是取樣點應能準確反映系統無功需求，二是取樣過程必須保證安全可靠。

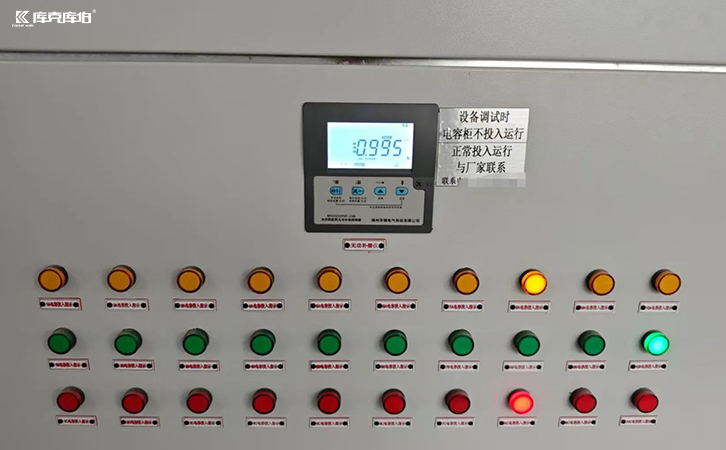

高采低補控制器

一、取樣位置選擇

1、高壓側取樣點

-通常在10kv/6kv母線的高壓進線柜設置取樣點

-優先選擇包含所有負荷電流的總進線位置

-避免在分支回路或單一負荷回路取樣

2、信號傳輸路徑

-高壓側→電流互感器→信號電纜→控制器

-信號傳輸環節應盡量減少中間接點

二、取樣設備配置

1、電流互感器選型

-精度等級：不低于0.5級

-變比選擇：根據高壓側額定電流，留有一定裕量

-安裝位置：高壓開關柜內的專用互感器室

2、信號轉換裝置

-采用高壓隔離型變送器

-輸出標準信號：0-5a或4-20ma

-絕緣強度：符合高壓電氣間隙要求

三、具體接線方案

1、三相取樣方式

-推薦采用三相三線制取樣

-取樣相別：a、c相電流

-接線方式：兩元件法

2、信號線布線規范

-使用屏蔽雙絞線

-屏蔽層單端接地

-與控制電纜分開敷設

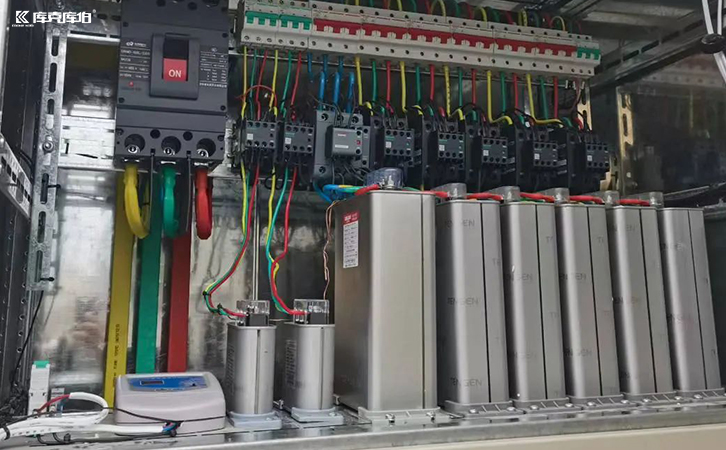

無功補償控制器

高采低補無功補償控制器的電流信號取樣是一個涉及高壓、低壓系統的綜合性技術工作。正確的取樣方法應確保信號準確性、系統安全性和運行可靠性。在實際工程中，需要根據具體系統參數，合理選擇取樣位置和設備配置，并嚴格執行安裝規范，才能實現有效的無功補償控制。
