動態無功補償裝置到貨后正確安裝步驟

返回列表來源：發布日期：2024-06-19 16:15:53【大中小】

動態無功補償裝置被一直用于提高電力系統的功率因數和穩定。而當用戶們選購的動態無功補償裝置到貨后，正確安裝至關重要，只有正確安裝，才能確保設備能夠發揮最大的效能。下面將詳細介紹動態無功補償裝置到貨后的正確安裝步驟。

安裝動態無功補償裝置需要按照以下步驟進行，確保安裝過程安全、正確，以及設備能夠有效運行：

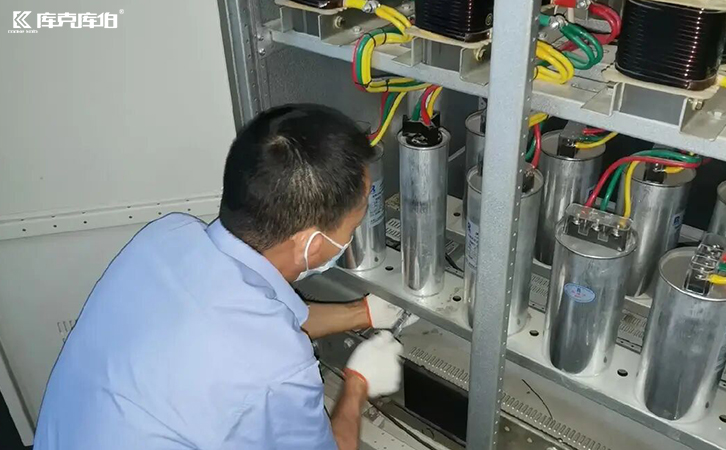

動態無功補償裝置

一、驗收與準備工作：

⑴確認動態無功補償裝置的運輸過程中是否有損壞。

⑵準備安裝所需的工具和設備，如電纜、接線端子、連接器等。

二、選擇安裝位置：

⑴根據設備的技術要求和電網結構，選擇合適的安裝位置。通常選擇在電網負荷集中、電容器和電力電子設備散熱良好的位置。

三、安裝設備：

⑴將動態無功補償裝置固定在選擇的位置上，確保設備穩固可靠。

⑵根據安裝手冊或者設備說明書，正確安裝設備的支架或安裝座。

四、連接電纜：

⑴連接電纜到動態無功補償裝置的電纜接線端子。確保電纜連接牢固，接線正確，避免接錯相或者接反。

五、接地：

⑴確保設備的金屬外殼通過可靠的接地連接到地面，以保證設備的安全運行和人員的安全。

六、檢查接線：

⑴檢查所有的電纜和接線，確保沒有松動或者接觸不良的現象。

七、檢查安全保護裝置：

⑴確認動態無功補償裝置的安全保護裝置是否有效，如過電流保護、過溫保護等。

八、維護和調試：

⑴在通電前，確認所有步驟都已正確執行。

⑵根據設備的調試流程，進行設備的調試和運行測試。確保設備可以正常工作并達到預期效果。

九、記錄和文件：

⑴記錄設備安裝過程中的關鍵步驟和參數，如連接方式、接地情況、安裝位置等。

⑵更新相關文件，包括安裝圖紙、操作手冊等。

十、培訓和使用：

⑴如有需要，培訓相關的操作人員，確保他們能夠正確地操作和維護設備。

動態無功補償裝置

以上步驟能夠幫助確保動態無功補償裝置安全、有效地安裝到電網中，提供穩定的電能質量和效率。
